    波形钢腹板-GFRP桥面板组合梁

    点击数:13082021-06-11 08:27:34 来源: 邢台路桥千山桥梁构件有限责任公司

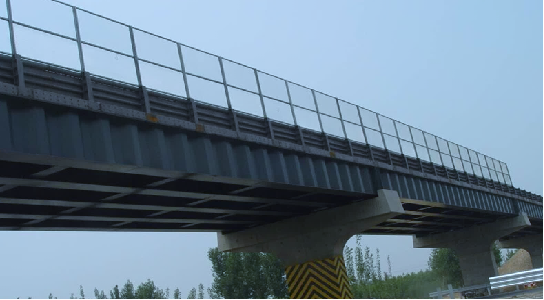

          大广高速深州至大名段K17+487.363分离式立交桥为我国首座基于 GFRP 桥面板的组合结构公路桥。跨径组合为20+4×25+20m,其钢梁结构采用了一种新型的波形钢腹板-FRP桥面板组合结构,钢梁为H型波形钢腹板结构,桥面板采用FRP玻璃钢材料。

          梁高161.5cm。腹板采用厚度为6mm的波形钢腹板,波长1000mm,波高200mm;上下翼板采用宽600mm厚20mm钢板,FRP桥面板厚21.5cm,宽25cm。
