    冀南地区大跨度 钢管混凝土拱桥-邢汾高速南水北调大桥

    点击数:11752021-06-11 08:51:44 来源: 邢台路桥千山桥梁构件有限责任公司

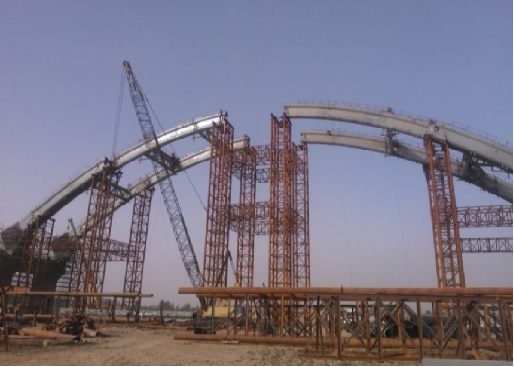

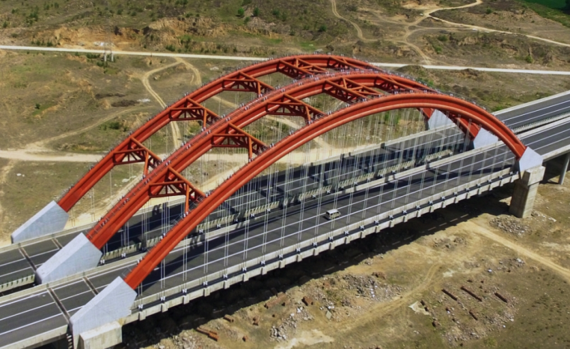

    1-146m下承式钢管混凝土刚架系杆拱桥
    计算跨径140m,计算矢高30m,拱轴线为二次抛物线。
    拱肋采用哑铃形截面:上、下弦杆采用Φ1300×18mm钢管,腹板采用δ18mm钢板。
     C50自密实微膨胀混凝土,钢管管内、腹板腔内吊杆采用双吊杆形式
