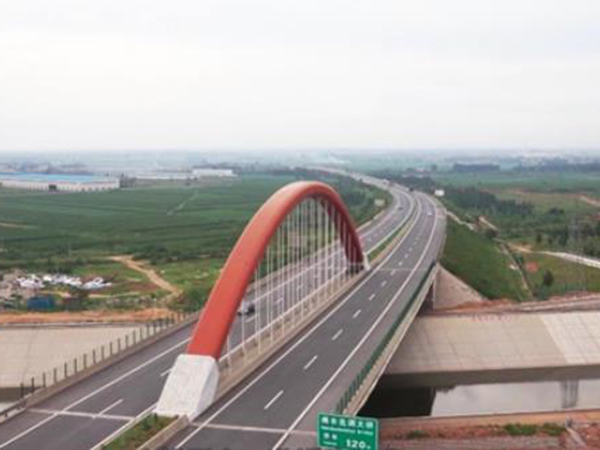

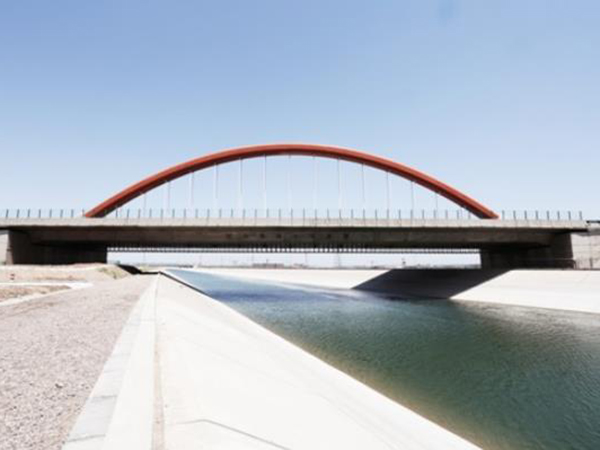

     钢管混凝土拱桥-青兰高速南水北调大桥　


　1-103.2m下承式钢管混凝土拱桥

　　单孔简支的单承载面下承式钢管混凝土系杆拱桥。
　　拱肋的理论计算跨径为100m，计算矢高20m，矢跨比1/5。拱肋采用扁圆形钢管混凝土结构，拱肋高2.0m，宽3.2m。
　　拱肋有两道竖向扁圆形钢管通过上、下两块钢板焊接而成，钢管内及钢管之间浇筑C50微膨胀混凝土。
