G107邢台段绕城改建工程 -邢台焦化厂铁路分离式立交

    主梁截面由预制开口钢箱梁和现浇预应力混凝土桥面板通过抗剪连接器组成,钢箱梁底宽为3.5米，横断面为单箱单室，悬臂长度1米。结构中心线处钢梁高度1.9米,桥面板厚0.3米，主梁结构中心线处全高2.2米。桥面板宽16.5米。桥梁横坡通过腹板不等高形成桥面铺装等厚。

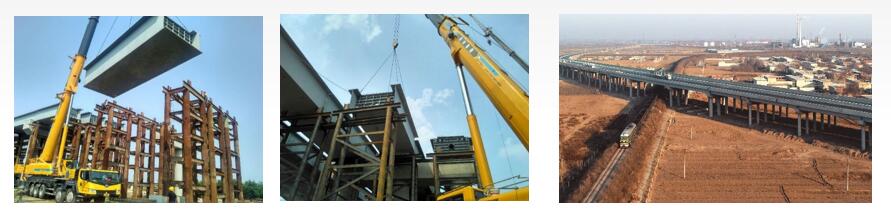

     全桥共计6根梁，预制钢梁根据实际情况共分5个制作段，各个分段长度分别为：B、D制作段20米；C制作段平均35米；A、E制作段平均30米。钢梁在工厂或专用场地进行焊接制作，然后在按口处搭设临时支架安装钢梁，采用高强螺栓连接，形成纯钢面的单孔钢箱梁,再铺设模板，安装体内预应力钢束，浇筑桥面混凝土，达到设计强度后，张拉预应力钢束并拆除临时支架、将体系转换成三孔连续梁，再安装二期恒载(桥面铺装、撞护栏等)，即可成桥。
